Anwendungsbereiche:
- druck-/durchflussgesteuertes, automatisches Einschalten von Tauch- und Kreiselpumpen
Viele gute Gründe, warum Sie dieses Produkt kaufen sollten:
- integrierter Manometer
- integrierter Trockenlaufschutz
- eingebautes Rückschlagventil
- Automatisierung der Pumpensteuerung reguliert durch Druck und Durchfluss
- leicht zu Handhaben
- Schonen der Pumpe

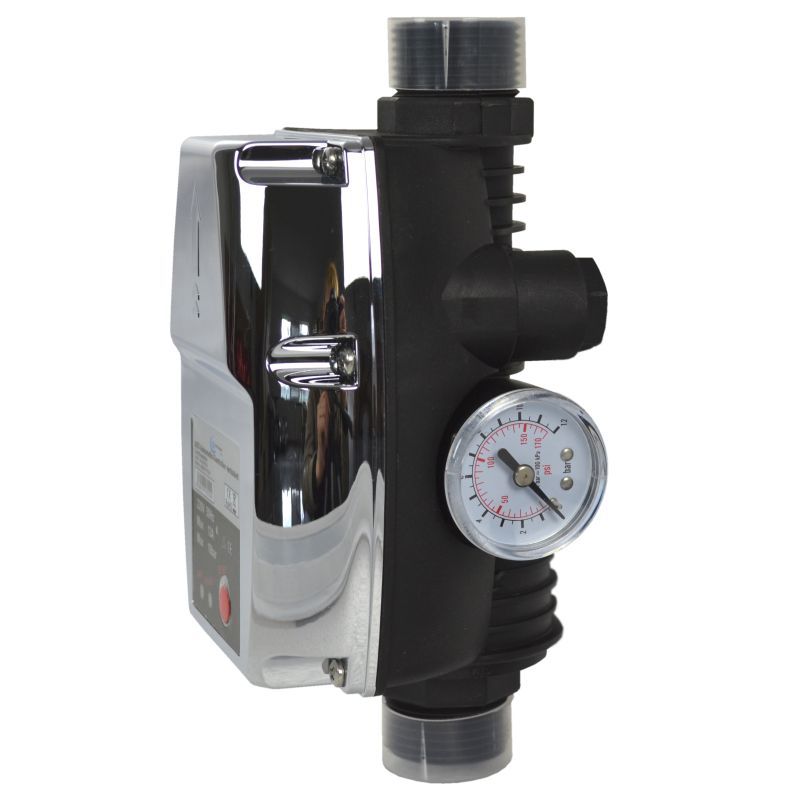

Der Durchflusswächter automatisiert und steuert das Einschalten der Kreisel- bzw. Tauchpumpe.
Er überwacht den Druck im Rohrsystem von der Pumpe bis zum Verbraucher. Bei einer Wasserentnahme aus dem Rohrsystem nimmt der Druck ab.
Fällt der Druck unter 1,5bar (einstellbar) schaltet der Durchflusswächter das angeschlossene Gerät (z.B. Kreiselpumpe) an. Diese versorgt die Verbraucher wieder mit Wasser.
Wird der Verbraucher geschlossen, verringert sich der Durchfluss und die Pumpe wird abgeschaltet.
Das Besondere an diesem Durchflusswächter ist der eingebaute Trockenlaufschutz. Sollte nach Einschalten der Pumpe kein Wasser (Zisterne leer) vorhanden sein, schaltet der
Durchflusswächter wieder die Pumpe automatisch aus (Trockenlaufschutz).
Ein Rückschlagventil ist ebenfalls im Durchflusswächter integriert.
Dieser verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

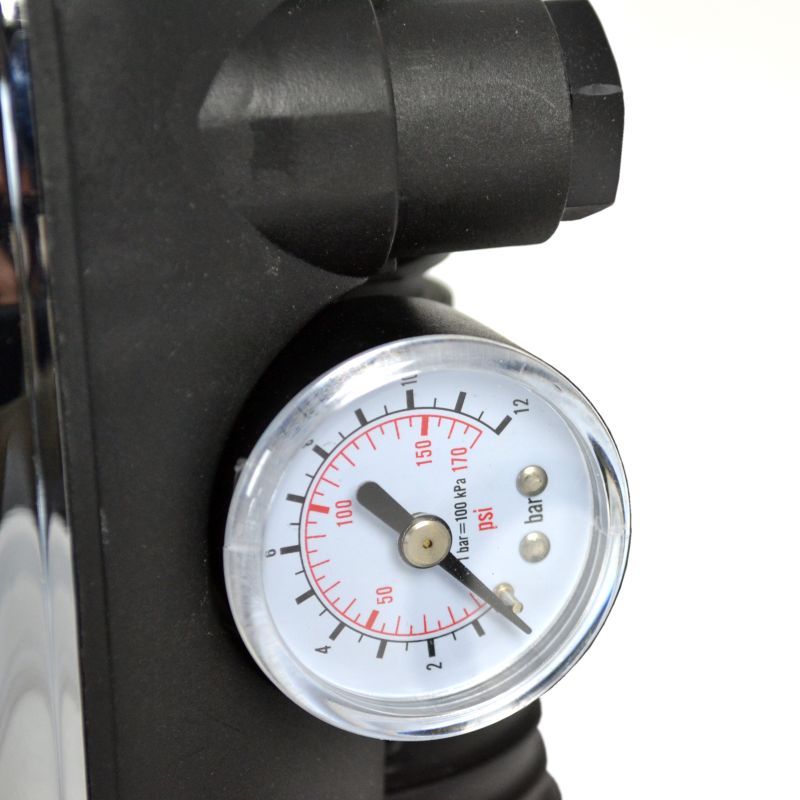

Das Manometer überwacht den Einschaltdruck und den Druck im Systems. Das Schaltgerät ist für Pumpen die einen Druckaufbau deutlich unter 1,5bar haben nicht geeignet.
Unsere Tipps
Bei Einsatz von jeglichen Pumpen-Schaltgeräten empfehlen wir dringend vor dem Schaltgerät stets einen effektiven Pumpen- Schaltgeräten
empfehlen wir dringend vor dem Schaltgerät stets einen effektiven Vorfilter/Kartuschenfilter einzusetzen.
Dadurch lassen sich Probleme, die auf die Wasserveschmutzung zurück zu führen sind, deutlich reduzieren. Alle marktüblichen professionellen Schaltgeräte haben eingangsseitig ein
Rückschlagventil. Setzt sich ein Schmutzkorn genau zwischen den Dichtflächen ab, funktionieren die Schaltgeräte nicht meht einwandfrei. Die Durchflusswächter beinhalten bereits ein Rückschlagventil, zwischen Pumpe und Durchflusswächter darf kein weiteres Rückschlagventil montiert werden da dies zu Fehlern und sogar beschädigungen an der Pumpe führen kann.
Im Lieferumfang enthalten

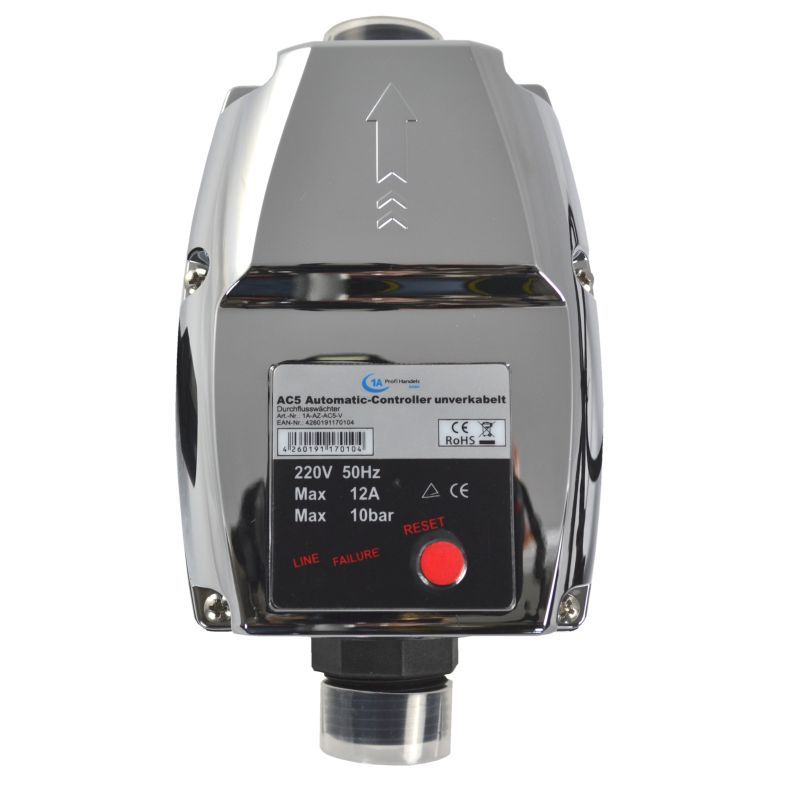

- Durchflusswächter AQUA-5-Automatic-Controller (unverkabelt)
- Bedienungsanleitung
|
Technische Daten
- Betriebsspannung: 220/240V bei 50/60Hz
- Nennstrom: 12A
- Max Anschlussleistung: 1,1KW
- Einschaltdruck: 1 - 3,5 bar (einstellbar)
- voreingestellter Einschaltdruck: 1,5 bar (optimal für die meisten Anwendungen)
- max. Betriebsdruck: 7bar
- Wassertemperatur, max.: 35°C
- Volumenstrom, max.: 80l/Min
- Schutzklasse: IP65
- integrierter Manometer
- Anschluss Eingang über 2,54cm (1") Außengewinde
- Anschluss Ausgang über 2,54cm (1") Innengewinde
|
Anschlüsse
|
