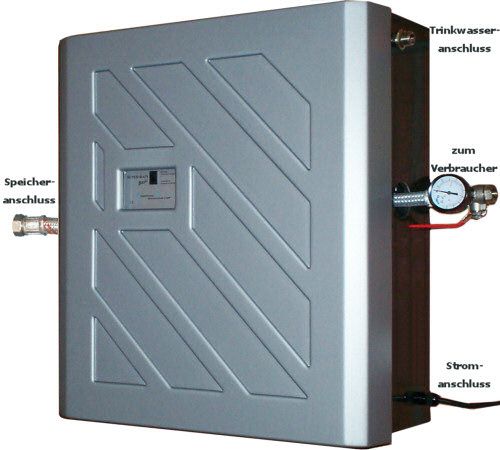

Kompaktes, anschlussfertiges, vormontiertes, zentrales Steuer-
und Fördermodul mit Micro-Prozessor-Steuerung, Restfüllstandsanzeige, div.
Überwachungsfunktionen und normalsaugender Pumpe (Inno-Tec 1300) und
integrierter Trinkwassernachspeisebox für die komfortable Regenwasser-Nutzung in
Haus und Garten. Regenwasser Steuer- und Fördermodul SUPER RAIN II

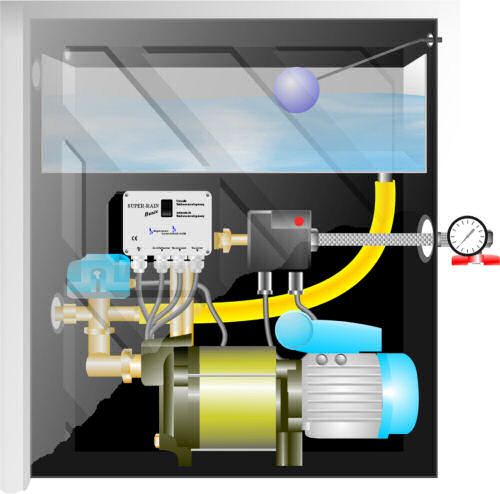

Das Steuer- und Fördermodul SUPER
RAIN II versorgt Ihre Entnahmestelle (WC, Waschmaschine und Garten) mit
Regenwasser aus dem Regenwasserspeicher bei einem statischen Leitungsdruck von
etwa 4 bar. Die Pumpe fördert automatisch bei Wasserbedarf das Regenwasser aus
dem Speicher zum Verbraucher. Bei Unterschreitung einer Mindestfüllhöhe im
Regenwasserspeicher schaltet das Modul automatisch auf Trinkwasserbetrieb um.
Die Trinkwassernachspeisung erfolgt bedarfsgerecht und litergenau im Modul
selbst. Eine Nachspeiseleitung in die Zisterne ist durch die integrierte
Trinkwasser-Nachspeisebox (gemäß DIN 1989/EN1717) nicht erforderlich. Füllt sich
Ihr Regenwasserspeicher bei Niederschlag über die Mindestfüllhöhe, schaltet das
Modul automatisch wieder auf Zisternenbetrieb zurück. Die Umschaltung kann auch
manuell auf Trinkwassernachspeisung erfolgen. Die SUPER RAIN II ist ausgestattet mit einem Sensor,
welcher den Füllstand des Regenspeichers überwacht und die Umschaltung auf
Trinkwassernachspeisung bei niedrigem Füllstand auslöst. Dieser Sensor zeigt
ebenfalls eine 10% Rest-Füllstand des Speichers an. In den Super Rain Modulen
wird bewährte und innovative Technik eingesetzt, die Ihnen einen jahrelangen
störungsfreien Betrieb garantiert. Die Module werden steckerfertig mit allem
erforderlichen Zubehör geliefert.
Die Saugleitung muss stetig steigend
verlegt werden. Mit dem Nachrüst-Set können Sie die Standard-Version für größere
Leitungswege und Höhenunterschiede auf eine T-Version nachträglich erweitern.
(Link Siehe unten)
Erweiterte Produktvarianten SUPER RAIN II-T (T-Version)
Die SUPER RAIN II-T ist
eine erweiterte Variante der SUPER RAIN II um größere Leitungswege und
Höhenunterschiede zu überbrücken. Dabei wird die Kreiselpumpe der SUPER RAIN II-T durch eine Tauchpumpe, welche im
Regenwasserspeicher eingebaut und am Saug-/Druckschlauch angeschlossen wird,
unterstützt. Die Leitungslänge und der Höhenunterschied bestimmen die Leistung
der Tauchpumpe. Mit im Lieferumfang ist das Ansaug-Set, Rückschlagventil und ein
Zwischenstecker zur Steuerung der Tauchpumpe. Der Sensor wird ebenfalls mit
einer Kabellänge von 25m geliefert. (Wichtig: Keine Gewährleistung auf
Funktionalität, da durch verschiedenste äußere Einflüsse, wie magnetische und
elektrische Felder die Messwerte bei größeren Kabellängen beeinflusst werden
können.) Die Standard SUPER RAIN II-T mit
350W-Tauchpumpe kann für max. Leitungslängen bis 25m und einen max.
Höhenunterschied von 5m eingesetzt werden. Für längere Saugwege und größere
Höhenunterschiede empfehlen wir das Nachrüst-Set mit der 800 Watt-Tauchpumpe.
Weitere Varianten sind lieferbar. Lassen Sie sich beraten. Rufen Sie uns an oder
schreiben Sie an support@oeko-shopping.de.

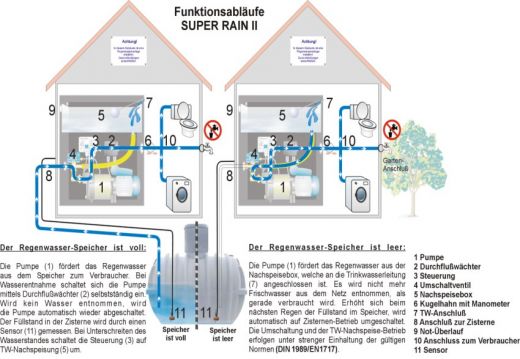

Funktionsabläufe SUPER RAIN
II
Der Regenwasser-Speicher ist voll:
Die Pumpe (1)
fördert das Regenwasser aus dem Speicher zum Verbraucher. Bei Wasserentnahme
schaltet sich die Pumpe mittels Durchflußwächter (2) selbstständig ein. Wird
kein Wasser entnommen, wird die Pumpe automatisch wieder abgeschaltet. Der
Füllstand in der Zisterne wird durch einen Sensor (11) gemessen. Bei
Unterschreiten des Wasserstandes schaltet die Steuerung (3) auf TW-Nachspeisung
(5) um.
Der Regenwasser-Speicher ist leer:
Die Pumpe (1)
fördert das Regenwasser aus der Nachspeisebox, welche an die Trinkwasserleitung
(7) angeschlossen ist.
Es wird nicht mehr Frischwasser aus dem Netz
entnommen, als gerade verbraucht wird. Erhöht sich beim nächsten Regen der
Füllstand im Speicher, wird automatisch auf Zisternen-Betrieb umgeschaltet. Die
Umschaltung und der TW-Nachspeise-Betrieb erfolgen unter strenger Einhaltung der
gültigen Normen (DIN 1989/EN1717).
Technische Daten SUPER RAIN II
- Betriebsspannung 230V/50 Hz
- Fördermenge bis max. 4,5m³/h (leitungsabhängig)
- Förderhöhe 1-2 Fam. Haus (leitungsabhängig)
- Saughöhe bis max. 3,5m (leitungsabhängig)
- Anlagendruck 3,5 - 4,5 bar (leitungsabhängig)
- Vordruck Trinkwassernachspeisung 3,5 - 4,5 bar
- Betriebswasseranschluss saugseitig 2,54 cm (1 Zoll) IG
(Panzerschlauch)
- Betriebswasseranschluss druckseitig 1,3 cm (1/2 Zoll)
IG (Kugelhahn)
- Anschluss Trinkwasser-Nachspeisung 1,3 cm (1/2 Zoll)
AG (Nachspeiseventil)
- Sauglänge bei Standard Version bis 15m
- Sauglänge bei T-Version beliebig
Lieferumfang SUPER RAIN II
- Super Rain II
- Sensor mit 15m Kabel
- Anschluss- und Montagezubehör
- Panzerschläuche mit Kugelhahn und Manometer
- Montage- und Bedienungsanleitung (Online abrufbar, Link unten)
Lieferumfang SUPER RAIN II -
T
- wie Super Rain II (jedoch mit Sensor mit 25m Kabel)
- Minitauchpumpe 350W
- 0,5m Ansaug-Set mit Schwimmerkugel
- Rückschlagventil
- Zwischenstecker zur Steuerung der Tauchpumpe
